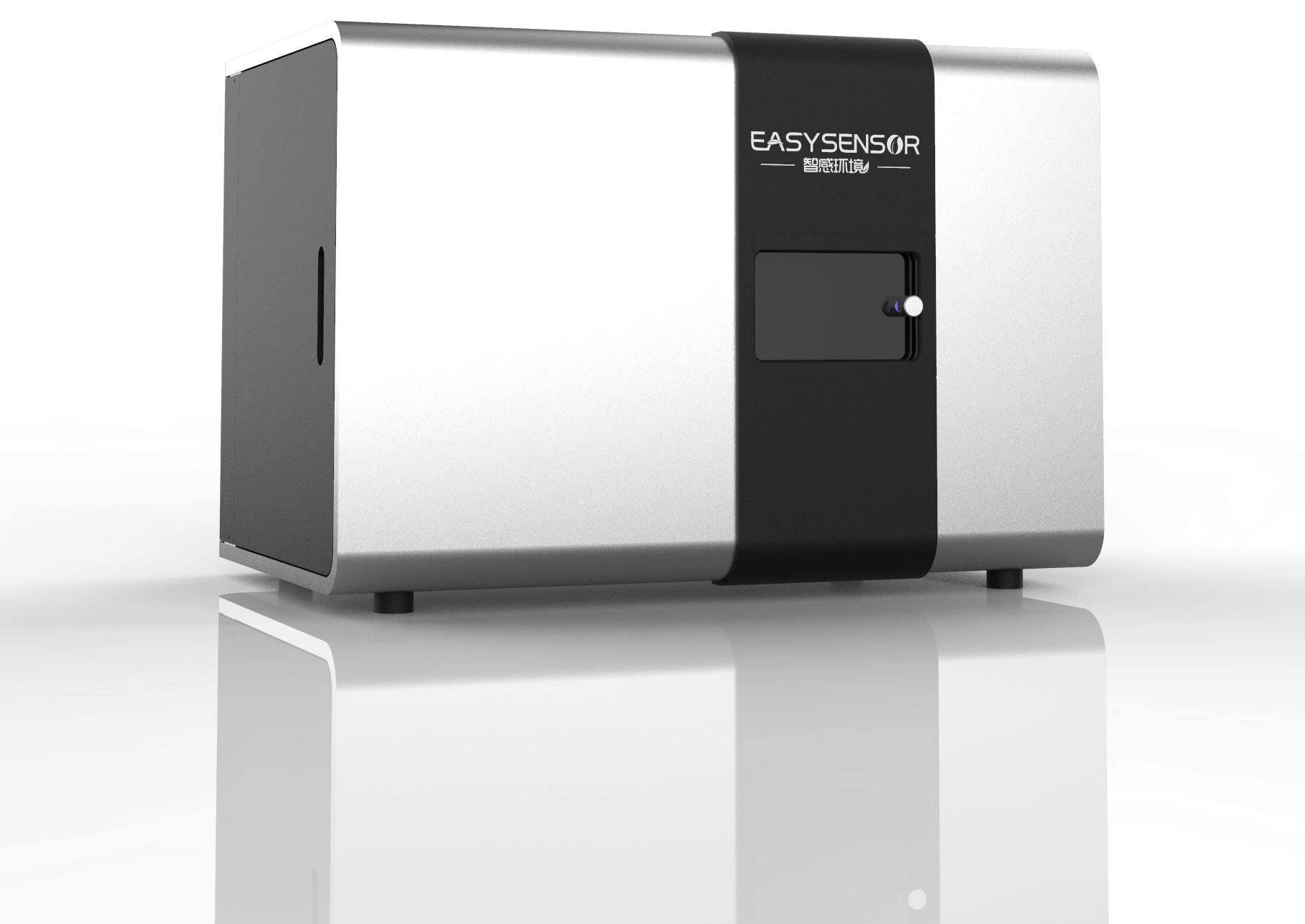

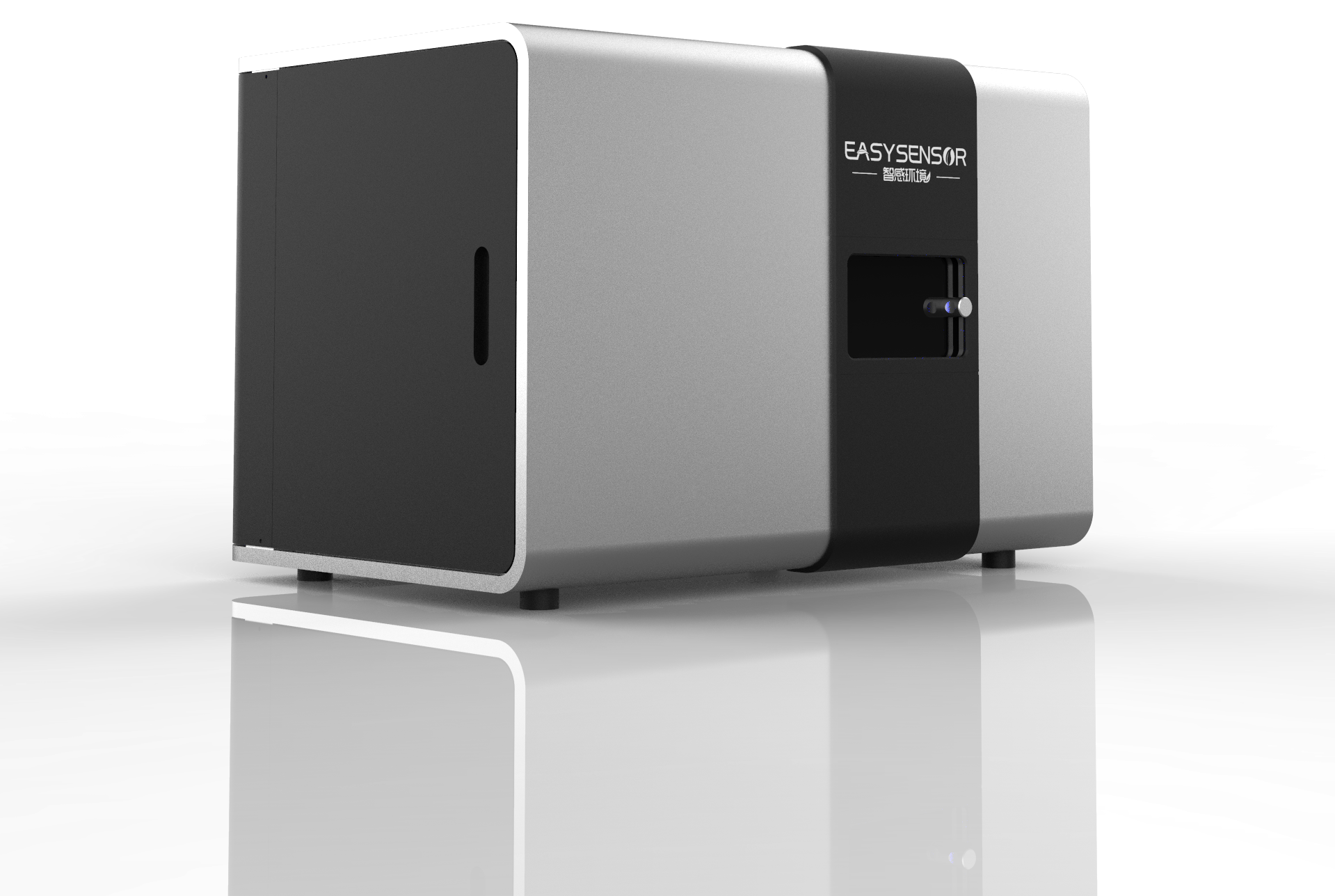

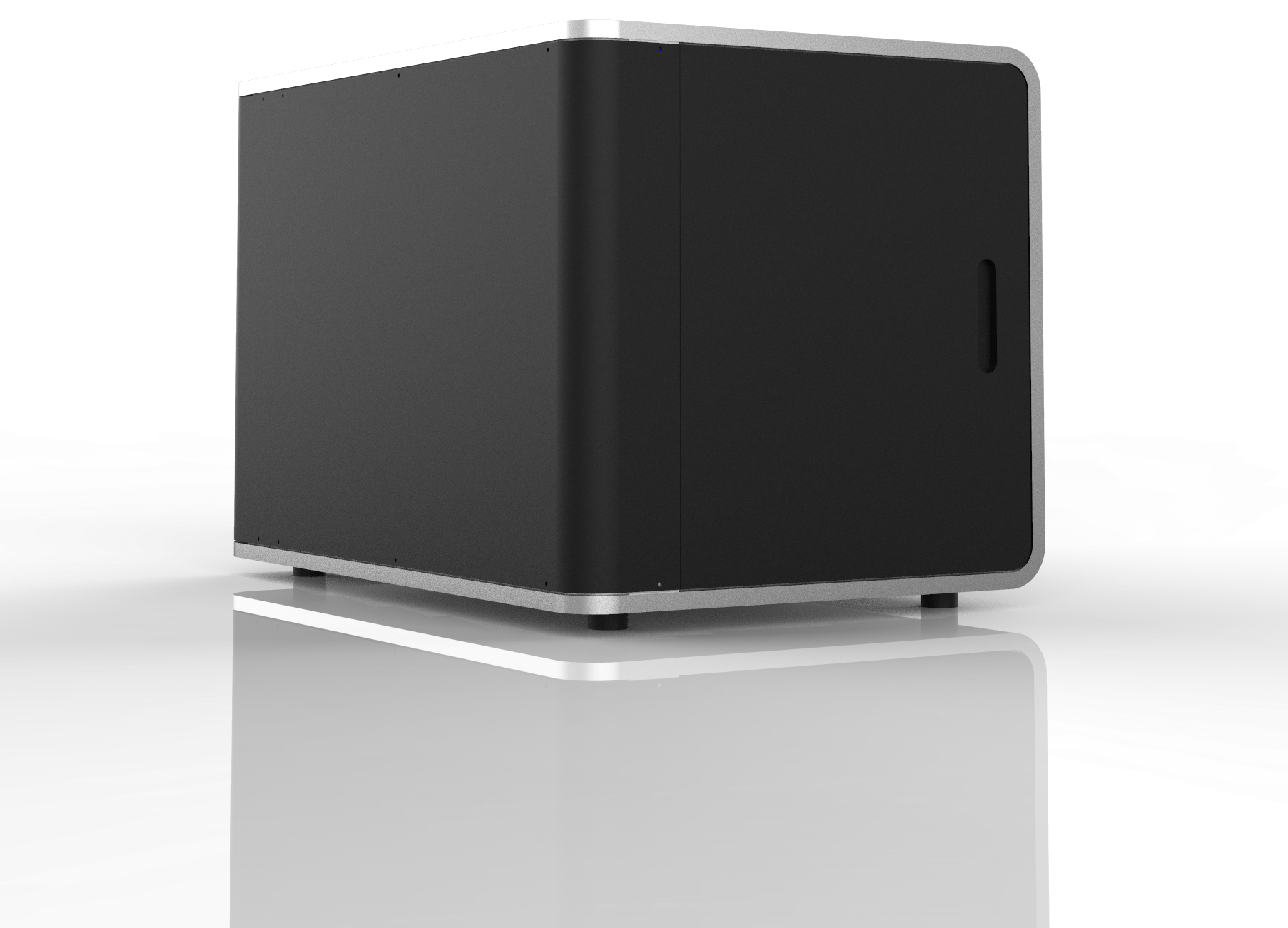

封闭式平面光极分析仪(Easysensor PO2100)
产品详情
产品评论(0)


1、产品简介

  该设备是国际首台封闭式平面光极检测仪,结合了光化学传感膜与荧光成像技术,可获取环境中O2pH以及CO2等物理化学参数的二维高分辨信息。

2、技术原理

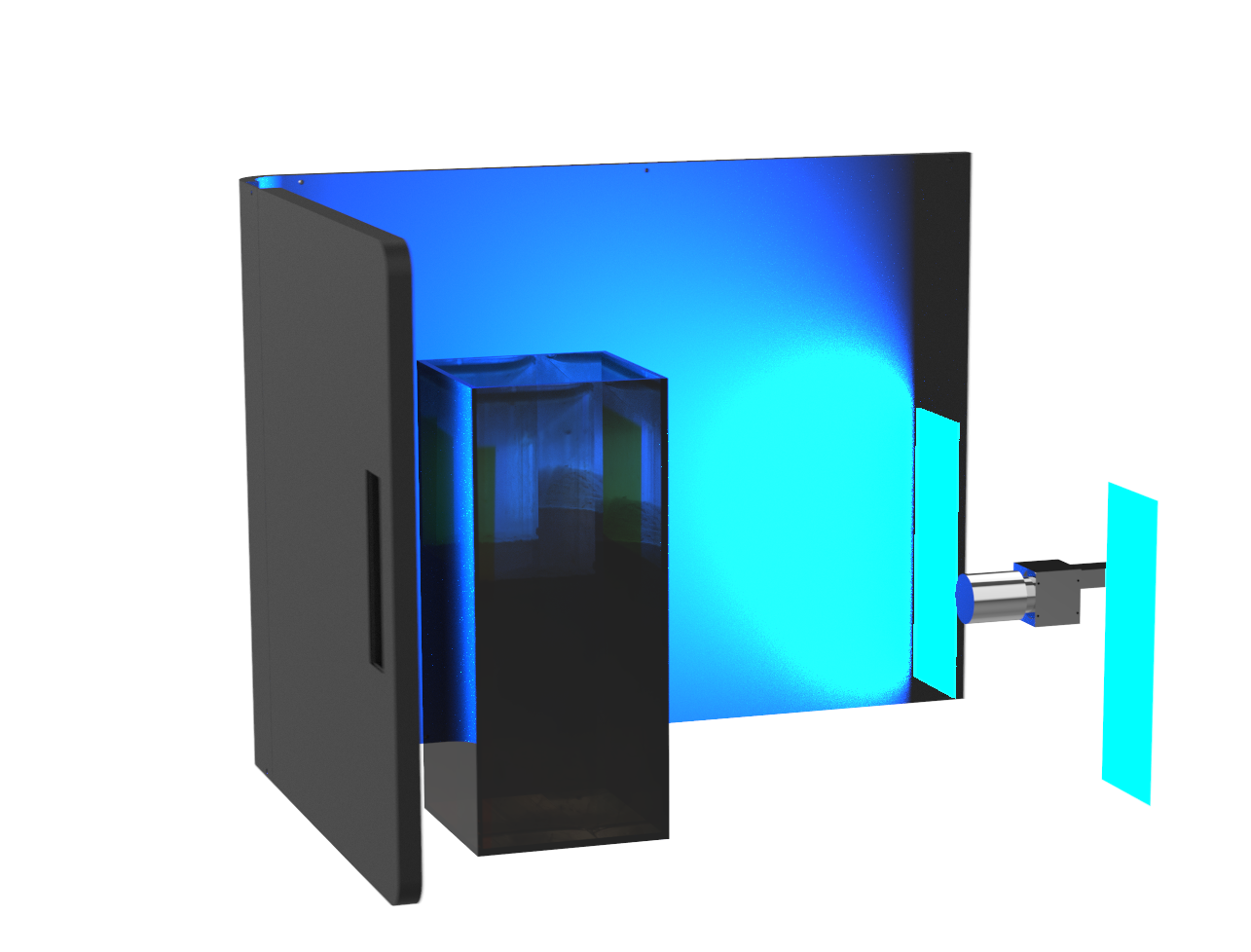

光化学传感器膜含有对被测物质敏感的荧光染料,这些染料被固定在一种具有渗透性的聚合物基质上,在激发光源的照射下,不同类型光化学传感膜会发出不同的荧光信号(红色、绿色、蓝色),荧光信号会根据被测物质浓度的变化而变化,用CCD相机捕获这种变化,从而将被测物含量分布在时间和空间上的变化进行可视化呈现,表征被测物质的浓度


3、应用范围

  可用于获取水体、沉积物、土壤以及植物根际O2pH以及CO2等物理化学参数的二维分布及动态变化,适用于室内模拟实验研究以及采集的原位样品进行室内测定。

4、功能特点

1)全封闭式设计:密闭的拍照环境减少外界光线的干扰。

2)原位监测:对沉积物/土壤/植物根际实现非破坏性成像测量。

3)二维高分辨信息获取:获取选定区域中的O2/pH/CO2的分布。

42000万像素的CCD相机,可实现高分辨率成像。

5)软件简单易学,实用性强,集成校准、获取图像、图像处理于一体。

5、测定步骤

(1)荧光膜固定:将光化学传感膜置于沉积物/土壤/植物根际与容器器壁之间;

(2)样品培养:在固定好荧光膜的容器内装入待测的样品(沉积物/土壤)或者直接采集原位样品;

(3)样品测定:将待测样品放入仪器暗箱的样品摆放区,关闭门窗,形成封闭的密室;

(4)安装镜头与滤镜:从仪器的窗口处探入,将调好白平衡和距离的镜头安装到相机上,同时,根据需要测定的指标在镜头前面安装对应的滤镜;(5)连接线路:依次连接仪器的电源线、USB线和相机线,连接好后打开仪器面板上红色开关,灯亮表示仪器处于打开状态;

(6)打开软件:,通过USB将仪器连接到电脑,通过软件程序打开进入测量界面(软件详细功能介绍详见产品说明书);

(7)调焦:打开光源,可看见准备好的刻度尺,缓慢调节镜头,寻找最清晰的画面,然后拧紧镜头上螺丝固定;

(8)拍照:通过软件拍摄标线和样品的照片;

(9)标线校正:处理拍摄的图片,得到校正曲线;

(10)浓度获取:处理获取的样品图像,得到一维、二维和三维图像。

说明:软件详细功能介绍详见产品说明书



钩虾活动对沉积物-水界面pH的影响


苦草生长过程中根际沉积物DO的变化
